고성능 패킹(펌프와 밸브)

패킹8093 DSA와 9000EVSP 는 고객의 요구에 따라 특정 샤프트/스팀 지름과 패킹 상자 내경의 지름을 구체적으로 맞추어 제조된 세트입니다.

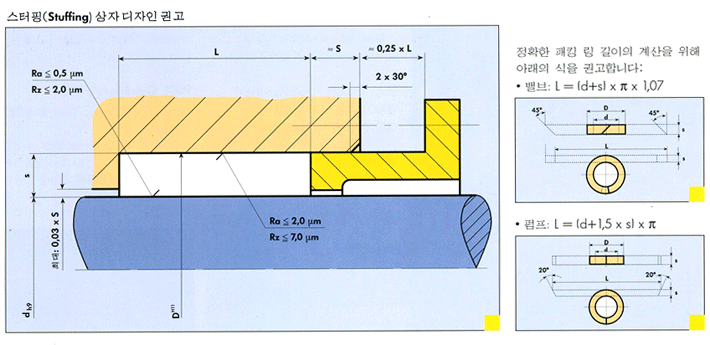

패킹 단면적

패킹 단면적은 항상 샤프트 직경과 연관성이 있어야 합니다.
계산상의 권고치 : 밸브- s=1.0 to 1.4 x Md / 펌프- s=1.4 to 1.6 x Md

한변의 길이		유 형
min	inh	PACKMASTER		5889	5904	1925	5200	SYNTHEPAK		98	1300	127 AFP	2091	1303 FEP	1304
min	inh	1	6	5889	5904	1925	5200	8921K	8922	98	1300	127 AFP	2091	1303 FEP	1304
3	1/8	18	-	25	38	14	23	-	16	15	-	17	-	16	13.8
5	3/16	31	-	57	56	31	45	-	26	24	28	25	28	40	22.7
6	1/4	678	85	88	78	63	66	80	56	50	45	58	45	62	51.3
8	5/16	86	125	148	100	93	97	105	78	68	74	103	74	91	90.9
10	3/8	126	191	186	151	123	147	127	105	90	111	147	111	133	119
11	7/16	177	216	266	208	164	167	150	147	125	143	197	143	167	167
12	1/2	255	286	3120	276	208	222	202	196	171	182	252	182	227	200
14	9/16	276	415	414	33	277	292	257	240	200	222	298	222	263	238
16	5/8	347	498	532	400	344	382	315	310	262	285	338	285	345	303
18	11/16	412	575	618	476	416	438	408	372	310	400	413	400	588	345
19	3/4	481	681	745	556	500	510	495	438	372	-	483	-	625	435
20	13/16	532	755	825	-	-	565	548	485	412	434	-	434	714	476
22	7/8	680	877	991	715	667	745	674	683	496	556	546	556	769	555
25	1	810	1150	1282	900	833	1240	854	725	600	714	819	714	1000	769
