![]() PS-SEAL Standard |
![]() PS-SEAL Standard 크기 |
PS-SEAL은 표준 크기에서 유용합니다
(표준크기 도표를 참고하십시오)

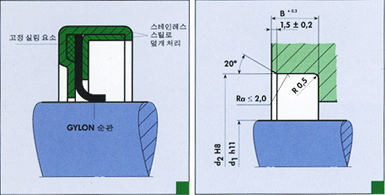

스테인레스 스틸 부분이 비톤 탄성중합체 링으로 조여진 GYLON 실순관으로 구성되어 있습니다. PS-SEAL Standard는 10bar를 최고 압력으로 고안되었습니다. |
| |
![]() 전형적인 응용법 |
:: 원심분리기
:: 분리기
:: 회전식 공기 압축기
:: 혼합기
:: 교반기
:: 회전식 전동 장치
:: 회전식 펌프 |
| |
![]() PS-SEAL의 이점 |
:: 최고 실링 표면 속도가 45m/sec까지 가능
:: 화학적 저항력이 우수함
:: 마찰 손실율이 낮고 마모 저항력이 있음
:: 압력 상태와 진공 상태에서 적용 가능함
:: 온도는 250℃까지 가능함
:: 건조 가동 가능이 훌륭함(샤프트 속도에 따라 상이) |
|
| d1 |
d2 |
B |
| 8 |
18 |
5 |
| 10 |
25 |
7 |
| 12 |
25 |
7 |
| 12 |
28 |
8 |
| 14 |
30 |
7 |
| 15 |
30 |
8 |
| 16 |
30 |
8 |
| 17 |
28 |
8 |
| 17 |
35 |
8 |
| 18 |
35 |
7 |
| 20 |
35 |
8 |
| 22 |
40 |
8 |
| 25 |
35 |
8 |
| 25 |
42 |
8 |
| 25 |
47 |
7 |
| 28 |
47 |
10 |
| 30 |
47 |
10 |
| 32 |
47 |
8 |
| 32 |
47 |
10 |
| 35 |
47 |
8 |
| 35 |
50 |
10 |
| 38 |
55 |
7 |
| 40 |
55 |
10 |
| 40 |
60 |
10 |
| 40 |
62 |
10 |
| 42 |
60 |
10 |
| 42 |
62 |
8 |
| 45 |
62 |
10 |
| 45 |
65 |
10 |
| 48 |
62 |
8 |
| 48 |
65 |
10 |
|
|
| 12d112 |
d2 |
B |
| 50 |
65 |
10 |
| 50 |
70 |
10 |
| 50 |
72 |
10 |
| 55 |
72 |
10 |
| 55 |
80 |
8 |
| 60 |
75 |
8 |
| 60 |
80 |
10 |
| 62 |
80 |
10 |
| 65 |
85 |
10 |
| 70 |
90 |
10 |
| 70 |
95 |
10 |
| 73 |
100 |
10 |
| 75 |
95 |
13 |
| 75 |
100 |
10 |
| 80 |
100 |
10 |
| 80 |
110 |
10 |
| 85 |
110 |
12 |
| 90 |
110 |
10 |
| 90 |
120 |
12 |
| 95 |
120 |
12 |
| 100 |
120 |
12 |
| 100 |
130 |
13 |
| 105 |
130 |
10 |
| 110 |
130 |
10 |
| 110 |
140 |
10 |
| 115 |
140 |
12 |
| 120 |
150 |
10 |
| 125 |
150 |
12 |
| 130 |
160 |
12 |
| 135 |
170 |
12 |
| 140 |
165 |
10 |
|
|
|
| |
![]() PS-SEAL Lip |
|
|

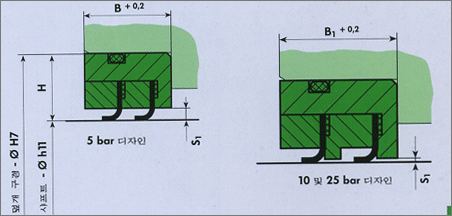

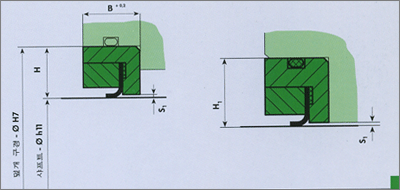

| PS-SEAL Lip 세트는 GYLON 순관 요소에 비톤 고정 실링 요소를 합친것입니다.
PS-SEAL Standard크기의 범위에 맞지 않을 때와 10bar를 초과한 압력 상황에서 널리 사용됩니다. |
|
|
| 샤프트 지름 |
W |
D |
H |
H1 |
S |
S1 |
| 5bar |
10bar |
25bar |
| 19까지 |
6 |
0.8 |
2.5 |
2.0 |
2.0 |
2.0 |
0.5 |
0.2 |
| 20 -49 |
7.5 |
0.8 |
3.5 |
2.5 |
2.5 |
2.5 |
0.5 |
0.2 |
| 50 - 149 |
10 |
1.0 |
4.5 |
3.5 |
3.0 |
3.0 |
0.5 |
0.2 |
| 150 - 299 |
12.5 |
1.0 |
6.0 |
4.5 |
3.0 |
3.0 |
0.5 |
0.2 |
| 300-450 |
15 |
1.0 |
8.0 |
6.0 |
3.0 |
3.0 |
0.5 |
0.2 |
※ 샤프트- Φ 100mm 에 대한 주문예 :
Garlock PS-SEAL Lip 100 x 120 x 1, 고정 실링요소 113 x 120 x 1. |
|
| |
![]() PS-SEAL Standard, special types |

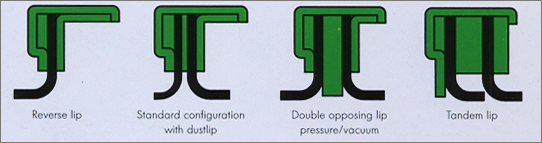

Garlock PS-SEAL은 오른쪽 그림에서 보이는 것처럼 다양한 PS-SEAL순관 배치와 함께 스톡리스트 (Stocklist)크기에서도 사용가능합니다. |
 |
|
| |
![]() PS-SEAL Floating Seal Device |
 |

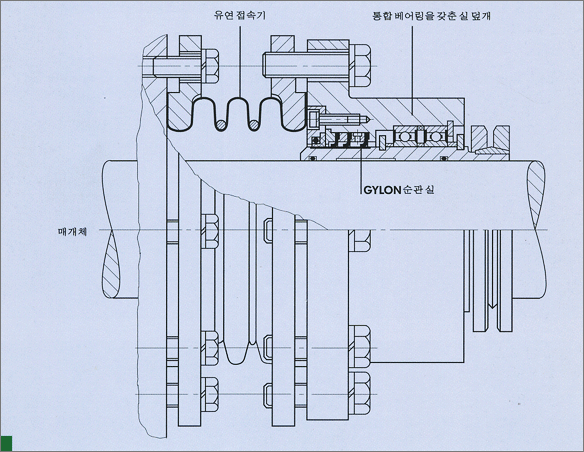

PS-SEAL Floating Seal Device는 과도한 방사상 운동과 회전식 샤프트에 대한 주문형 솔루션입니다. 원리는 실링 샤프트가 움직이기만 하면 실링 조립 작용이 뒤따른다는 사실을 확실히 해줍니다. 이러한 활동은 샤프트 실과 설비 사이에 설치된 유연한 접속기에 의해 이루어집니다.
PS-SEAL Floating Seal Device는 밀폐된 혼합기, 교반기, 다른 설비들이 성공적으로 다른 실이 흡수할수 있는것보다 큰 샤프트 편향도를 갖추게 합니다.
처리에 관한 도움을 원하시면 Garlock에 연락하시면 으용자료를 받을수 있습니다.
전형적인 응용
:: 건조기
:: 혼합기
:: 교반기 |
| |
 |
![]() PS-SEAL Technical Information |
:: 소재
특수 순관 소재에 대한 요구가 없는한 Garlock은 표준소재상의 모든 PS-SEAL 을 공급합니다.
:: 실링순관
| GYLON-B |
표준소재 |
| CYLON-W |
제약과 식품 생산에 필요한 특수 소재는 미연방식품의약품국(FDA)의 규정을 준수합니다. |
| CYLON-F |
우수한 건조 가동 특성을 갖추고 부드러운 역가동 표면에 적합한 특수 소재 |
|
:: 케이스소재
| PS-SEAL Standard |
표준물질 :
스테인레스 스틸
1.4571(AISI 316 TI) |
| PS-SEAL Special |
표준물질 :
스테인레스 스틸
1.4571(AISI 316 TI) |
|
:: 고정실링요소
| Fluoroelastomer FKM |
표준물질 |
| GYLON |
화학적 저항력 향상이 필요한 응용을 위한 특수소재 |
|
:: 실링표면요소 샤프트 테두리
- Ra : 0.1 - 0.45 um
- Rz : 0.65 - 2.5 um
- Rmax = 4 um
플런지 분쇄에 의해 얻어집니다.
:: 샤프트 경도
- 압력 1.5bar 최저 45 HRC까지
- 압력 1.5bar 최저 60 HRC초과
20 bar x m/sec를 초과하는 p x v 값에 대해서, 당사는 산화크롬으로 표면을 덥고, 플런지를 교체하고, PTFE를 밀폐한 플라즈마 (Plasma)를 사용하도록 권장합니다.
|
:: 온도
PS-SEAL에 대한 온도 범위는 -90℃ 부터 250℃ 까지입니다. 200℃을 초과하는 온도에 대해서는 Garlock에 문의하십시오.
:: 압력상태/진공상태
-
PS-SEAL Standard max. 10 bar
- PS-SEAL Lip max. 25 bar
- PS-SEAL Special max. 25 bar
최대 압력을 적용하기 위해 p x v 값을 확인해 주십시요. PS-SEAL은 진공 상태에서 응용할 때도 권장합니다.
:: PS-SEAL p x v 도표
:: 응용법 한계
홈페이지에서 주어진 온도, 압력, 샤프트 속도의 한계는 동시에 일어날수 없습니다.
GYLON B와 GYLON W의 최대 가동 조건에 대해서는 도표를 참고하십시오.
:: 최대 샤프트 설치 불량
:: 최대 샤프트 누출
|
|

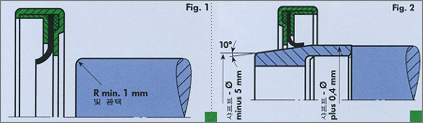

PS-SEAL의 순관은 주의를 기울여야 합니다.<Fig.1>에 요약된 것처럼 샤프트를 준비하면 손해 방지가 확실합니다. PS-SEAL이 역방향으로 조립되면<Fig.2>에서 보이는것처럼 꼭 맞는 원뿔형이 사용될 것을 권장합니다. 우러뿔형의 표면과 샤프트의 끝을 닦아서 스코링을 없앱니다. |
 |
|
|
| |
|
|
