![]() Garlock KLOZURE Oil Seals |
 가혹한 사용환경에 적당한 내구성 있는 Seal-Garlock의 방사상 순관(Lip) KLOZURE오일 실, 샤프트가 회전하는 곳마다 응용 법에 맞게 구체적으로 설계된 KLOZURE 오일 실이 있습니다.
- 윤활제를 유지하고 오염제를 배제하거나 액제를 분리하기 위해서입니다.
KLOZURE 오일 실은 정비와 최초 설비에서 광범위하게 사용됩니다.
KLOZURE 방사성 순관 오일 실 - 수명을 더 늘이고 유지비를 삭감하기 위해서는 크기가 더 커야합니다. |
|
| |
![]() KLOZURE Model 64 |
![]() KLOZURE Model 53 및 63 |
![]() KLOZURE Model 59 |
 |
강철 압연기, 제지기계, 냉각분쇄기, 동력기어장치 같은 중기계류에 중요한 역할을 하는 실입니다.
KLOZURE Model 64는 극히 높은 샤프트 속도로 가동하고 샤프트 설치불량과 누출을 조절합니다. |
|
 |
작은 것부터 중간에 이르는 샤프트 직경에 대한 일반 목적적 실.
Garlock의 핑거(Finger) 스프링 시스템이 샤프트에 실링 순관의 하중을 균등하게 보장하고, 가터(Garter) 스프링 덤핑(Dumping)에 의한 베어링 손상을 제거합니다.
|
|
 |
적당한 가동 조건에서부터 어려운 조건에 대한 큰 펌프 내경실.
스테인레스 스틸 핑거 스프링으로 KLOZURE Model 59가 특히 오염되고 먼지 쌓인 환경에서 적당하게 작동 됩니다.
|
|
|
| |
모델 |
덮개 |
스프링 |
샤프트지름 |
최고 샤프트
속도 |
최고 샤프트
설치
불량 및 누출 |
사용가능한 순관
물질/설치 |
설치 |
| 64 |
스틸 |
스테인레스 스틸
가터와 핑거 스프링 |
200 - 2300mm |
35 m/s |
3 mm |
특수 합성 고무,
Mill-Right, 실리콘
플루오르탄성 중합체
(비톤,플루오렐) |
적당한 압력 |
| 53 |
스틸 |
스테인레스 스틸
핑거 스프링 |
75 - 1000mm |
15 m/s |
0.4 mm |
적당한 압력 |
| 63 |
스틸 |
스테인레스 스틸
가터와 핑거 스프링 |
6 - 75 mm |
15 m/s |
0.4 mm |
적당한 압력 |
| 59 |
스틸 |
본드 접착 스테인레스
핑거 스프링 |
150 - 2300mm |
25 m/s |
2 mm |
적당한 압력 |
|
![]() 순관 소재 선택표 |
![]() 오차허용도와 조립범위 |
니트릴(Nitrile : NBR)
기름 및 연마 저항성 양호.
광범위한 매체에 저항력이 강합니다.
가동온도 : -40℃에서 + 120℃
밀-라이트(MILL-RIGHT)
연마 저항성이 우수하고 온도 저항성이 증가 된 니트릴 기초물질.
가동온도 : -40℃에서 + 175℃
실리콘(VMQ)
우수한 저온 기능과 오존 저항력.
가동온도 : -60℃에서 + 175℃
플루오르탄성 중합체(FKM)
뛰어난 화학물질과 열 저항력.
연마 저항력 양호.
가동온도 : -30℃에서 + 205℃ |
|
샤프트지름 |
구경지름 |
| 100mm 까지 |
± 0.080 |
76mm |
± 0.025 |
| 101-150 mm |
± 0.100 |
77- 150 mm |
± 0.040 |
| 151-250 mm |
± 0.130 |
151 - 255 mm |
± 0.050 |
| 250 mm 이상 |
± 0.250 |
256 - 510 mm |
± 0.05/-0.10 |
|
![]() 실링 표면조건 |
샤프트속도
m/s |
샤프트 테두리
Ra(㎛) Rmax(㎛) |
표면경도
HRC |
| 10 까지 |
0.5 - 0.6 |
2 - 3 |
30 |
| 11 - 16 |
0.3 - 0.5 |
1 - 2 |
40 |
| 16 이상 |
0.2 - 0.3 |
0.8 - 1 |
40 |
|
|
|

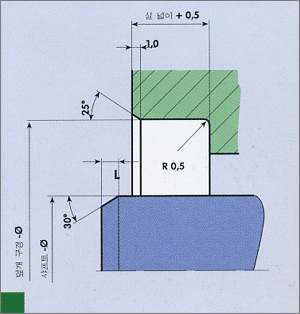

샤프트 - Φ (mm) |
샤프트 리드 코너 "L" (mm) |
| < 20 |
2.0 |
| 21 - 40 |
3.0 |
| 41 - 70 |
4.0 |
| 71 - 130 |
6.0 |
| 131 - 240 |
7.0
|
| >240 |
12.0 |
|
 |
|
| |
![]() KLOZURE Model 154 |
![]() KLOZURE Model 23 |
![]() KLOZURE Model 26 |
 |
모든 업계에서 일반 목적적 으용을 망라하기 위해 여러 가지 범위의 크기에서 유용한 적당한 샤프트의 설치 불량에 대한 비금속 실입니다. KLOZURE Model 154-1은 분활형이고, Model 154-2는 순환형, Model 154-1 과 154-2는 크기 측정 시 미터법과 인치법 모두 가능합니다. |
|
 |
특수 접착제로 접합한 스테인레스 스틸 핑거 스프링이 부착된 분할 실은 설치가 용이하여(설비제거 필요없음) 기계 비가동 시간 비용을 줄일수 있습니다.
KLOZURE Model 23은 크기가 일치하지 않는 경우의 효율성을 제공하는 크기로 절단할수 있습니다. 제철소, 광산, 제지소, 산박 등에서 정비 시에 사용됩니다. 크기 상미터법과 인치법 둘다 가능합니다.
|
|
 |
금속 덮개 실의 부패가 문제가 되는 경우에 적용하도록 고안되었습니다.
KLOZURE 26은 강철 압연 공장에서 압연 밀페를 위해 널리 사용됩니다. 스테인레스 스틸 핑거 스프링으로 주조되어 스프링이 느슨해지는 문제를 방지하고 가터 스프링에서 역유입하는 오염물을 방취판으로 막아줍니다. 미터법과 인치법 모두 가능합니다.
|
|
|
| |
모델 |
스프링 |
샤프트지름 |
최고 샤프트
속도 |
최고 샤프트
설치
불량 및 누출 |
사용가능한
순관소재
|
설치 |
| 23 |
특수 접착식 스테인레스
스틸 핑거 스프링 |
75 - 1500 mm 이상 |
10 m/s |
0.25 mm |
NBR, Mill-Right,
실리콘, 플루오르
탄성중합체 |
덮개판 권장 |
| 26 |
특수 접착식 스테인레스
스틸 핑거 스프링 |
20 - 1500mm |
25 m/s |
0.5 mm |
덮개판 권장 |
| 154 |
스테인레스
가터 스프링 |
2400 mm |
25 m/s |
1.5 mm |
NBR,
실리콘,
플루오르
탄성중합체 |
덮개판 권장 |
|
|
|
